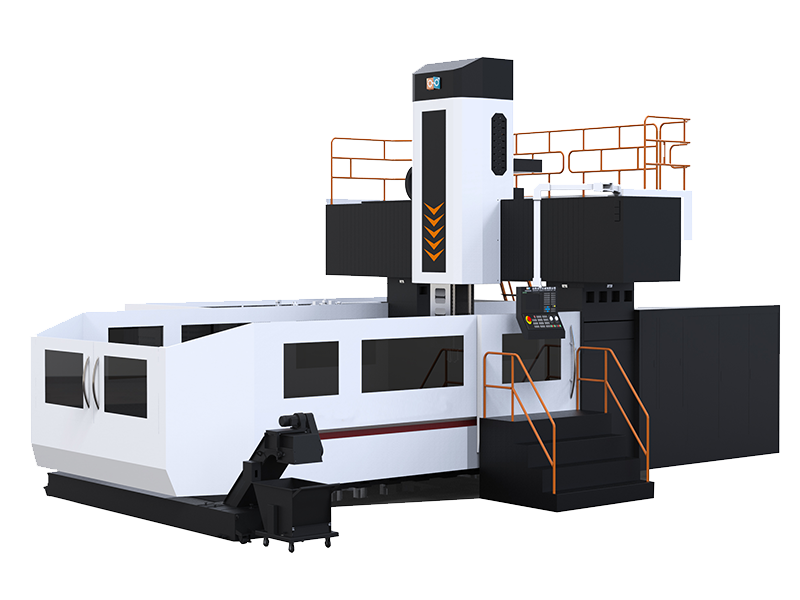

GMC系列龍門加工中心

產品特點

　本設備是蒂德公司與德國合作研發的最新一款精密龍門銑加工中心。該機床特別適用于各行業金屬等零件精密、高速及重切加工，機床可完成銑面、鏜孔、鉆孔、剛性攻絲及三軸聯動曲面加工，并可根據客戶要求增加直角銑頭,一次裝夾實現五面加工，可有效提高加工精度和加工效率。

咨詢熱線198-6118-6655

配置參數

GMC系列龍門加工中心技術參數

GMC16系列

GMC20系列

GMC24系列

GMC28系列

GMC32系列

GMC37系列

產品型號	單位	GMC2016L	GMC2516L	GMC3016L	GMC3516L	GMC4016L
門寬	mm	1600	1600	1600	1600	1600
X軸	mm	2000	2500	3000	3500	4000
Y軸（加工行程）	mm	1600	1600	1600	1600	1600
Z軸	mm	850	850	850	850	850
主軸鼻端至工作臺距離	mm	200-1050	200-1050	200-1050	200-1050	200-1050
工作臺寬度	mm	1250	1250	1250	1250	1250
T型槽	mm	22	22	22	22	22
承重	t	5	6	8	9	10
主軸轉速	r/min	8000	8000	8000	8000	8000
主軸形式		BT50	BT50	BT50	BT50	BT50
功率	Kw	22/26	22/26	22/26	22/26	22/26
扭矩	N.m	560/660	560/660	560/660	560/660	560/660
主軸箱截面	mm	400	400	400	400	400
主軸錐孔規格		BT50（HSK63	BT50（HSK63	BT50（HSK63	BT50（HSK63	BT50（HSK63
X軸快移速度	m/min	16	16	16	16	16
Y軸快移速度	m/min	16	16	16	16	16
Z軸快移速度	m/min	16	16	16	16	16
切削速度	m/min	12	12	12	12	12
定位精度X（半閉環）	mm	0.014	0.016	0.018	0.02	0.021
定位精度Y（半閉環）	mm	0.014	0.014	0.014	0.014	0.014
定位精度Z（半閉環）	mm	0.011	0.011	0.011	0.011	0.011
重復定位精度X（半閉環）	mm	0.009	0.011	0.011	0.013	0.014
重復定位精度Y（半閉環）	mm	0.009	0.009	0.009	0.009	0.009
重復定位精度Z（半閉環）	mm	0.006	0.006	0.006	0.006	0.006
電源容量	Kva	60	60	60	60	60
氣源壓力	Mpa	0.65	0.65	0.65	0.65	0.65
機床高度(約)	mm	5100	5100	5100	5100	5100
占地面積(約)	mm×mm	7520×4955	7850×4955	9000×4955	10250×4955	11250×4955
機床凈重(約)	T	24	26	27.5	29.5	35
操作系統		FANUC/SIEMENS	FANUC/SIEMENS	FANUC/SIEMENS	FANUC/SIEMENS	FANUC/SIEMENS

產品型號	單位	GMC2020L	GMC2520L	GMC3020L	GMC3520L	GMC4020L
門寬	mm	2000	2000	2000	2000	2000
X軸	mm	2000	2500	3000	3500	4000
Y軸（加工行程）	mm	2000	2000	2000	2000	2000
Z軸	mm	850	850	850	850	850
主軸鼻端至工作臺距離	mm	200-1050	200-1050	200-1050	200-1050	200-1050
工作臺寬度	mm	1600	1600	1600	1600	1600
T型槽	mm	22	22	22	22	22
承重	t	5	6	8	9	10
主軸轉速	r/min	8000	8000	8000	8000	8000
主軸形式		BT50	BT50	BT50	BT50	BT50
功率	Kw	22/26	22/26	22/26	22/26	22/26
扭矩	N.m	560/660	560/660	560/660	560/660	560/660
主軸箱截面	mm	400	400	400	400	400
主軸錐孔規格		BT50	BT50	BT50	BT50	BT50
X軸快移速度	m/min	16	16	16	16	16
Y軸快移速度	m/min	16	16	16	16	16
Z軸快移速度	m/min	16	16	16	16	16
切削速度	m/min	12	12	12	12	12
定位精度X（半閉環）	mm	0.014	0.016	0.018	0.02	0.021
定位精度Y（半閉環）	mm	0.017	0.017	0.017	0.017	0.017
定位精度Z（半閉環）	mm	0.011	0.011	0.011	0.011	0.011
重復定位精度X（半閉環）	mm	0.009	0.011	0.011	0.013	0.014
重復定位精度Y（半閉環）	mm	0.009	0.009	0.009	0.009	0.009
重復定位精度Z（半閉環）	mm	0.006	0.006	0.006	0.006	0.006
電源容量	Kva	60	60	60	60	60
氣源壓力	Mpa	0.65	0.65	0.65	0.65	0.65
機床高度(約)	mm	5100	5100	5100	5100	5100
占地面積(約)	mm×mm	7520×5400	7850×5400	9000×5400	1025×5400	11250×5400
機床凈重(約)	T	25	27	28	31	36
操作系統		FANUC/SIEMENS	FANUC/SIEMENS	FANUC/SIEMENS	FANUC/SIEMENS	FANUC/SIEMENS

產品型號	單位	GMC3024L	GMC3524L	GMC4024L	GMC4524L
門寬	mm	2400	2400	2400	2400
X軸	mm	3000	3500	4000	4500
Y軸（加工行程）	mm	3000	3000	3000	3000
Z軸	mm	850	850	850	850
主軸鼻端至工作臺距離	mm	200-1050	200-1050	200-1050	200-1050
工作臺寬度	mm	1800	1800	1800	1800
T型槽	mm	22	22	22	22
承重	t	15	13	17	18
主軸轉速	r/min	8000	8000	8000	8000
主軸形式		BT50	BT50	BT50	BT50
功率	Kw	22/26	22/26	22/26	22/26
扭矩	N.m	560/660	560/660	560/660	560/660
主軸箱截面	mm	400	400	400	400
主軸錐孔規格		BT50	BT50	BT50	BT50
X軸快移速度	m/min	16	16	16	16
Y軸快移速度	m/min	16	16	16	16
Z軸快移速度	m/min	16	16	16	16
切削速度	m/min	8	8	8	8
定位精度X（半閉環）	mm	0.018	0.02	0.021	0.024
定位精度Y（半閉環）	mm	0.018	0.018	0.018	0.018
定位精度Z（半閉環）	mm	0.011	0.011	0.011	0.011
重復定位精度X（半閉環）	mm	0.011	0.013	0.014	0.015
重復定位精度Y（半閉環）	mm	0.012	0.012	0.012	0.012
重復定位精度Z（半閉環）	mm	0.006	0.006	0.006	0.006
電源容量	Kva	60	60	60	60
氣源壓力	Mpa	0.65	0.65	0.65	0.65
機床高度(約)	mm	5000	5000	5000	5000
占地面積(約)	mm×mm	9800×6000	10800×6000	11800×6000	12800×6000
機床凈重(約)	T	30	33	36.5	40
操作系統		FANUC/SIEMENS	FANUC/SIEMENS	FANUC/SIEMENS	FANUC/SIEMENS

產品型號	單位	GMC3028L	GMC3528L	GMC4028L	GMC4528L	GMC5028L	GMC5528L	GMC6528L
門寬	mm	2800	2800	2800	2800	2800	2800	2800
X軸	mm	3000	3500	4000	4500	5000	5500	6000
Y軸（加工行程）	mm	3600	3600	3600	3600	3600	3600	3600
Z軸	mm	1250	1250	1250	1250	1250	1250	1250
主軸鼻端至工作臺距離	mm	400-1650	400-1650	400-1650	400-1650	400-1650	400-1650	400-1650
工作臺寬度	mm	2600	2600	2600	2600	2600	2600	2600
T型槽	mm	22	22	22	22	22	22	22
承重	t	17	18	20	22	24	28	32
主軸轉速	r/min	6000	6000	6000	6000	6000	6000	6000
主軸形式		直聯式	直聯式	直聯式	直聯式	直聯式	直聯式	直聯式
功率	Kw	22/26	22/26	22/26	22/26	22/26	22/26	22/26
扭矩	N.m	770/910	770/910	770/910	770/910	770/910	770/910	770/910
主軸箱截面	mm	450	450	450	450	450	450	450
主軸錐孔規格		BT50	BT50	BT50	BT50	BT50	BT50	BT50
X軸快移速度	m/min	12	12	12	12	12	12	12
Y軸快移速度	m/min	12	12	12	12	12	12	12
Z軸快移速度	m/min	12	12	12	12	12	12	12
切削速度	m/min	10	10	10	10	10	10	10
定位精度X（半閉環）	mm	0.018	0.02	0.021	0.024	0.025	0.026	0.027
定位精度Y（半閉環）	mm	0.02	0.02	0.02	0.02	0.02	0.02	0.02
定位精度Z（半閉環）	mm	0.014	0.014	0.014	0.014	0.014	0.014	0.014
重復定位精度X（半閉環）	mm	0.011	0.013	0.014	0.015	0.016	0.018	0.021
重復定位精度Y（半閉環）	mm	0.013	0.013	0.013	0.013	0.013	0.013	0.013
重復定位精度Z（半閉環）	mm	0.008	0.008	0.008	0.008	0.008	0.008	0.008
電源容量	Kva	60	60	60	60	60	60	60
氣源壓力	Mpa	0.65	0.65	0.65	0.65	0.65	0.65	0.65
機床高度(約)	mm	6600	6600	6600	6600	6600	6600	6600
占地面積(約)	mm×mm	9950×7400	10250×7400	11250×7400	12250×;7400	13250×740	14250×7400	16250×7400
機床凈重(約)	T	49.7	54.5	54.5	63	70	78	83
操作系統		FANUC/SIEMENS	FANUC/SIEMENS	FANUC/SIEMENS	FANUC/SIEMENS	FANUC/SIEMENS	FANUC/SIEMENS	FANUC/SIEMENS

產品型號	單位	GMC5532L	GMC6532L	GMC8532L	GMC10532L
門寬	mm	3200	3200	3200	3200
X軸	mm	5500	6500	8500	10500
Y軸（加工行程）	mm	4000	4000	4000	4000
Z軸	mm	1250	1250	1250	1250
主軸鼻端至工作臺距離	mm	400-1650	400-1650	400-1650	400-1650
工作臺寬度	mm	2800	2800	2800	2800
T型槽	mm	28	28	28	28
承重	t	28	32	36	40
主軸轉速	r/min	6000	6000	6000	6000
主軸形式		直聯式	直聯式	直聯式	直聯式
功率	Kw	22/26	22/26	22/26	22/26
扭矩	N.m	770/910	770/910	770/910	770/910
主軸箱截面	mm	450	450	450	450
主軸錐孔規格		BT50	BT50	BT50	BT50
X軸快移速度	m/min	12	12	12	12
Y軸快移速度	m/min	12	12	12	12
Z軸快移速度	m/min	12	12	12	12
切削速度	m/min	10	10	8	8
定位精度X（半閉環）	mm	0.026	0.031	0.035	0.044
定位精度Y（半閉環）	mm	0.021	0.021	0.021	0.021
定位精度Z（半閉環）	mm	0.014	0.014	0.014	0.014
重復定位精度X（半閉環）	mm	0.018	0.021	0.023	0.029
重復定位精度Y（半閉環）	mm	0.014	0.014	0.014	0.014
重復定位精度Z（半閉環）	mm	0.008	0.008	0.008	0.008
電源容量	Kva	60	60	60	60
氣源壓力	Mpa	0.65	0.65	0.65	0.65
機床高度(約)	mm	6600	6600	6600	6600
占地面積(約)	mm×mm	14100×7400	16100×7400	21500×7400	25500×7400
機床凈重(約)	T	83	95	115.5	130
操作系統		FANUC/SIEMENS	FANUC/SIEMENS	FANUC/SIEMENS	FANUC/SIEMENS

產品型號	單位	GMC5537L	GMC6537L	GMC8537L	GMC10537L
門寬	mm	3700	3700	3700	3700
X軸	mm	5500	6500	8500	10500
Y軸（加工行程）	mm	4500	4500	4500	4500
Z軸	mm	1250	1250	1250	1250
主軸鼻端至工作臺距離	mm	400-1650	400-1650	400-1650	400-1650
工作臺寬度	mm	3200	3200	3200	3200
T型槽	mm	28	28	28	28
承重	t	28	32	36	40
主軸轉速	r/min	6000	6000	6000	6000
主軸形式		直聯式	直聯式	直聯式	直聯式
功率	Kw	22/26	22/26	22/26	22/26
扭矩	N.m	770/910	770/910	770/910	770/910
主軸箱截面	mm	450	450	450	450
主軸錐孔規格		BT50	BT50	BT50	BT50
X軸快移速度	m/min	12	12	12	12
Y軸快移速度	m/min	12	12	12	12
Z軸快移速度	m/min	12	12	12	12
切削速度	m/min	10	10	8	8
定位精度X（半閉環）	mm	0.026	0.031	0.035	0.044
定位精度Y（半閉環）	mm	0.023	0.023	0.023	0.023
定位精度Z（半閉環）	mm	0.014	0.014	0.014	0.014
重復定位精度X（半閉環）	mm	0.018	0.021	0.023	0.029
重復定位精度Y（半閉環）	mm	0.016	0.016	0.016	0.016
重復定位精度Z（半閉環）	mm	0.008	0.008	0.008	0.008
電源容量	Kva	60	60	60	60
氣源壓力	Mpa	0.65	0.65	0.65	0.65
機床高度(約)	mm	6600	6600	6600	6600
占地面積(約)	mm×mm	14800×7900	16800×7900	22200×7900	26200×7900
機床凈重(約)	T	87.5	100	120.5	135
操作系統		FANUC/SIEMENS	FANUC/SIEMENS	FANUC/SIEMENS	FANUC/SIEMENS

視頻展示

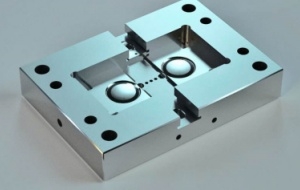

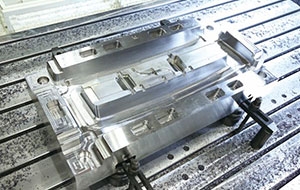

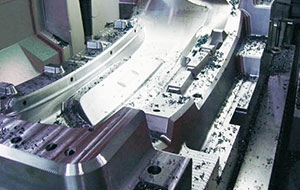

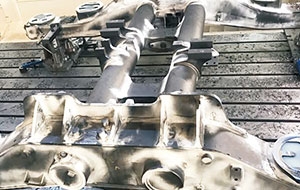

產品應用

應用

應用

應用

應用

標準配置

數控系統FANUC 0I MF PLUS(1)

兩檔減速箱

主軸油冷系統

自動潤滑系統

Z軸平衡系統

工件氣冷系統

工件水冷系統

自動排屑裝置

內防護

外防護

警示燈

工作燈

電柜空調

主軸氣幕防塵

標準附件

哪項選配，最適合您？

數控系統：FANUC 31i

SIEMENS 828D/840Dsl

立柱整體加高200mm

立柱整體加高400mm

Z軸行程加長200mm

中心出水（20/30/50/70bar）

機床全封閉式防護（含頂罩）

12000rpm電主軸

全閉環光柵尺

油水分離裝置

手動直角頭

手動延長頭

手動萬向頭

手動直角延長頭

手動雙頭直角銑頭

手動立臥頭

自動直角頭

自動延長頭

自動萬向頭

自動直角延長頭

全自動銑頭頭庫

手動銑頭頭庫

工件自動測量裝置

主軸環噴
